Jak zpracovat výkres situace

využijte zkušenosti, které jste nasbírali během semestru...

mapové podklady najdete na disku zde...

obě mapy jsou na formát A3, měřítko i severku máte na výkrese, použijte tak, abyste měli v layoutu severku i měřítko správně, nejen umístěné...

výkresy se jmenují: 200910_Vitezne namesti_situace1_200.pdf

200910_Vitezne namesti_situace1_1000.pdf

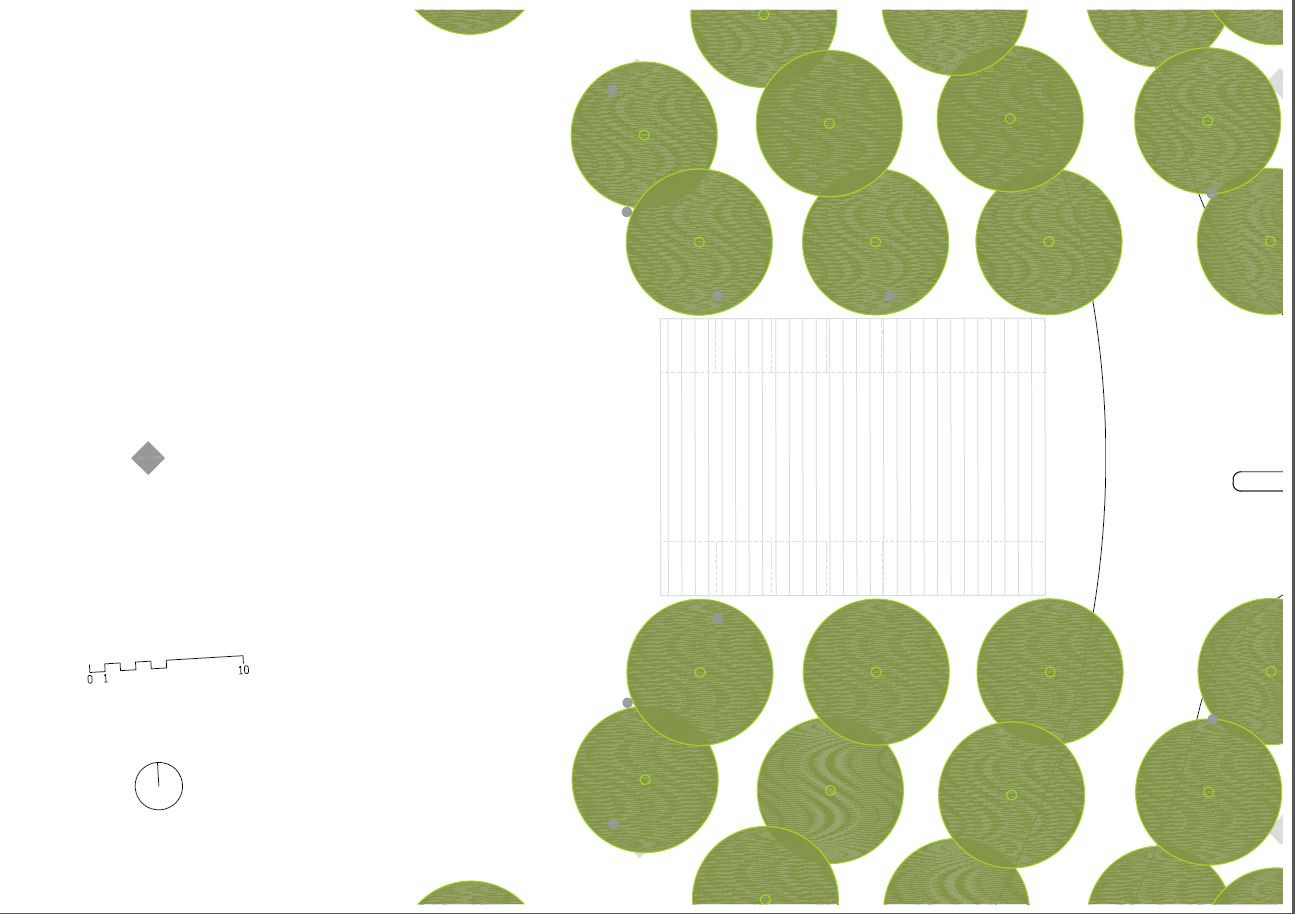

budete odevzdávat dva situační výkresy, přibližné měřítko 1:1000 a 1:200

podklady si vytiskněte na A3

podklady překreslete na pauzák, bude se vám lépe pracovat, má větší gramáž a víc vydrží...

používejte tenké fixy, výsledný výkres bude mít jemnou grafiku, na podkladu od Hniličky jsem vypla všechny šrafy co šly, rozmyslete které čáry budete kreslit, které ne, které budou tenké a které tlusté... používejte tečky_mohou znázornit stíny na mlatu, rozhraní silnice a mlatu... čáry pod stromy nekreslete!

stromy vnesou do výkresu jemnou texturu, možná i jemnou barvu, výkres oživí, neměli by ho ale rozbít, proto pracujte pečlivě... prot jsme navrhovala zpracování pomocí razítek nebo houbičky...

nazapomeňte na stíny! stíny stromů, vašeho návrhu, obelisku

barevné zpracování celé dokumentace bude vyladěné, barvy používejte uváženě, využijte jemných valérů...

v měřítku 1:200 vložte do výkresu trochu život, který se děje kolem vašeho šestáku... někteří  vás mohou (měli by) do situace 1:200 vložit místo pohledu na střechu půdorys)

layout bude obsahovat popisek, poměrové měřítko, severku...



layout najdete na disku zde...
